一、概述
ZGY-III多功能感性负载直流电阻测试仪，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，数据稳定，重复性好、抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻现场测试的最新一代产品。
二、主要功能及特点
1、采用16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源可自动探测最佳测量电流，或手动切换所需电流量进行测试。
3、可自动打印测试结果。
4、全部汉字液晶显示，清晰度高，操作简便。
三、主要技术指标
1、电阻测量范围1mΩ～100Ω，分辨度1μΩ；
2、电阻、电压、电流测量准确度：0.2%±2个字；
3、电流源输出范围：0.1A～10A；可任意设定。
4、电流源最大输出功率100W；
5、工作电流：AC，220V±10%；
6、工作环境：环境温度：－10～40℃；湿 度：≤85%(无凝露)；海拔不大于1500m，在无有害粉尘、气体的环境下使用。
7、体积：340×220×130 mm；
8、重量：6kg。
四、操作方法：
本机设有"复位"、"打印 "、"移动"、"放电"、"确定"五个按键。
1、电阻测量：

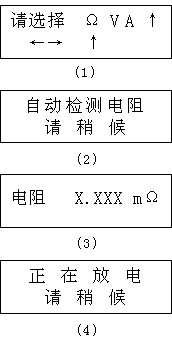

仪器开机或按复位键后，进入初始状态(1)。按"移动"键可使"↑"光标指针箭头来回移动选 择所需功能，使"↑"键指向"Ω"，按"确定" 键进入自动测量电阻状态(2)，显示电阻值(3)。按一次"打印"键则打印测量结果。测试完成后,请按"放电"键，仪器便自动进行放电(4)。
五、接线方法
电流回路请用测试线中的粗线进行联接，电压回路请用测试线中的细线进行联接。(本仪器配采用4×8m的测试线一套)
1、单个电阻的测量接线如下图所示，RX为被测电阻。
2、当测量电阻大于"2Ω"时，可选择定电流进行测试，按"移动"键将指示箭头"↑"右移，选择"A"，按确认键后，按"打印"键增加，按"移动" 键减少。可用此公式I=10/Ω 粗估电流，选择合适电流后，以提高测量精度，按确认键显示回路电流，再按确认键后进行测试。显示电阻值后，可进行打印，和放电操作。
六、注意事项
1、使用仪器时，请勿堵实排风扇窗口，以利于散热。
2、测量过程中若出现异常情况，请检查接线是否正确，按复位键或关机。若无法恢复正常请和本厂联系，不得自行拆卸。
七、售后服务
本产品自出售之日起一年内，若出现质量问题予免费保修，终身维护。
